概述

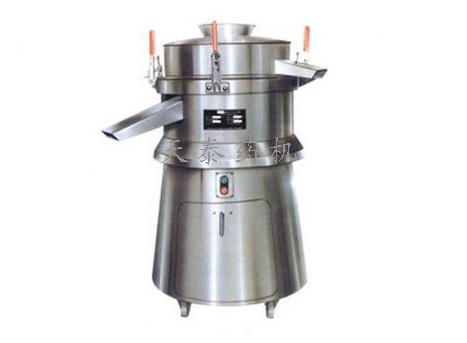

本機使用了橡膠避振器組件，取代了國內歷久使用的金屬彈簧，外表和內部接觸原料分用不銹鋼制造，廣泛用于醫藥、食品、化工等行業的顆粒、片狀、粉狀等物料過篩檢查的理想設備，運行時下部機體坐無震動，噪音小、電耗低、無粉塵、效率高、拿動、清洗、維護保養方便。本機為雙層篩三出口，一層雙出口、一層單出口，四個系列，二十個品種。

構造和原理

振動篩由進料斗篩網部，機芯振動部、機體座、三大部分組成，機體座內部是轉動及振動部位，避振器組件通過上下三套固定，（即振動盤與機體座內部連接）可調節的偏心重錘隨著驅動馬達而轉動，產生離心力，通過避震器控制，從而達到需要的工作性能。

調節 器

重錘調節器由上、下二部分組成，在底部重錘上有一個清楚的刻度盤，根據生產所需調節重錘的角度，就能得到理想的振幅和振動，當重心偏心角等于零是，篩面運動是單線旋轉運動，沒有垂直振幅，偏心角的作用是產生垂直振幅和旋轉運動，使篩子內物料具有旋渦效果，需調節下部重錘時，只要把機體座上活動門打開即可調節。
重錘調節器和振幅調節范圍1mm-6mm，按旋轉角度如下：

旋轉角度	振幅	旋轉角度	振幅
0º	6mm	70º	2mm
45º	4mm	80º	1.5mm
60º	3mm	90º	1mm

主要技術參數

型號	生產能力 Kg/h	過篩目數	電機功率 kw	轉速 r/min	出口高度			外型尺寸	凈重
型號	生產能力 Kg/h	過篩目數	電機功率 kw	轉速 r/min	上H3	中H2	下H1	L×W×H	kg
SZX-315	≥130	2-400	0.55	1400	780	720	585	540×490×1040	100
SZX-400	≥200	2-400	0.75	1400	885	760	620	680×600×1100	120
SZX-500	≥320	2-400	1.1	1400	1080	950	760	880×780×1350	175
SZX-630	≥500	2-400	1.5	1400	1140	980	820	1000×780×1420	245
SZX-800	≥800	2-150	1.5	1400	1160	990	830	1150×1050×1500	400
SZX-1000	≥1100	2-150	1.5	960	1200	1050	850	1400×1250×1500	1100
SZX-1200	≥1400	2-120	1.5	960	1200	1030	830	1650×1450×1600	1300
SZX-1500	≥1900	2-120	2.2	960	1180	1000	800	1950×1650×1650	1600
SZX-2000	≥2500	2-120	2.2	960	1100	900	700	2500×1950×1700	2000

“注”上表生產能力,以100目過篩工業玉米粉為準
